コアレッサーフィルターカートリッジはどのように機能しますか?
適切なモデルを選択するには、まずメカニズムを理解する必要があります。単に汚れを捕捉する標準的な微粒子フィルターとは異なり、凝集フィルターは通常、内側から-外側への-流路そして機械的な合体に依存します。

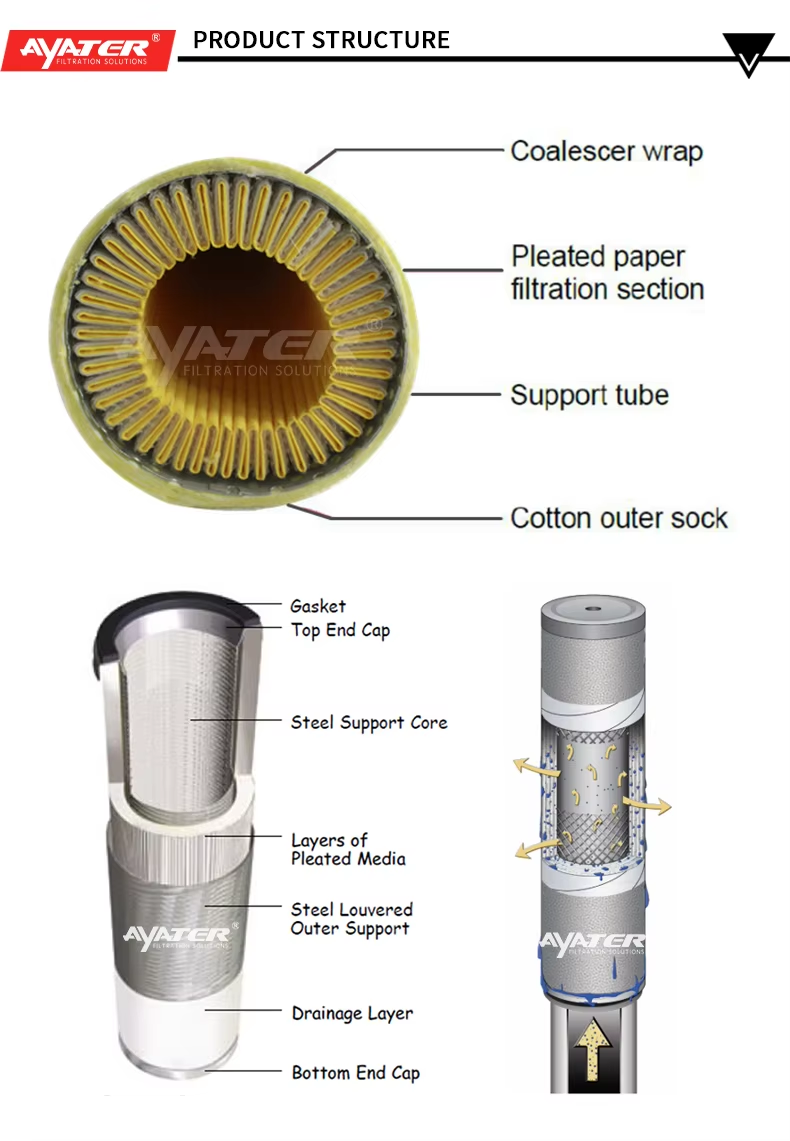

プレミアム アヤター コアレッサー カートリッジは、通常、次の 3 つの異なる機能層で構成されています。
内層 (前濾過):固体粒子状物質 (錆、スケール、汚れ) を捕捉し、繊細な凝集メディアの早期詰まりを防ぎます。
中間層 (合体メディア):通常は特殊なホウケイ酸塩マイクロガラス繊維で作られています。-流体が流れるにつれて、微細な水滴が繊維に衝突し、より大きな水滴に融合（合体）します。
外層（排水）：綿、ポリエステル、テフロンなどの素材を使用して設計されています。これにより、乾燥した液体が通過する間に、大きくなった重い水滴が重力によってフィルターから収集サンプに簡単に落ちます。
適切なコアレッサー モデルを決定する 5 つの重要な要素
既存のフィルタを相互参照する場合、または新しい濾過ハウジングを設計する場合は、次の 5 つの仕様を評価して正しいコアレッサ モデルを決定する必要があります。-
1. 流体の適合性と用途
いったい何をフィルタリングしているのでしょうか？流体が異なれば、界面張力 (IFT) と化学的特性も異なります。
航空燃料 (ジェット A-1) およびディーゼル:厳格な清浄度基準（API 1581 など）を満たす高効率メディアが必要です。{0}
天然ガス / 空気:気体{0}}液体コアレッサーには、高いガス速度下でも崩壊することなくエアロゾルミストを処理するための特定の媒体が必要です。
タービン潤滑油:多くの場合、高温耐性のある素材が必要です。-
2. ミクロン評価と分離効率
コアレッサーは、粒子の濾過と水分の除去という 2 つの目的を果たします。システムに必要な絶対または公称ミクロン定格を決定する必要があります。一般的な評価は、1μm、5μm、10μm、または25μm。適切な媒体を使用すると、排水の水分含有量が確実に目標値を下回ります (例: 15 ppm 未満)。
3. 動作パラメータ (流量と圧力損失)
流量 (GPM または L/min):これにより、筐体内に必要なカートリッジの物理的なサイズと数が決まります。
圧力損失 (デルタ P):凝集フィルターは通常、差圧が以下の値に達したときに交換する必要があります。15 PSID (1.0 バール)。システムの最大動作圧力を把握しておけば、カートリッジ コア (通常は錫メッキ鋼板またはステンレス鋼) が潰れることはありません。-
4. 物理的寸法
古いフィルタを交換する場合、正確な測定は交渉の余地がありません。{0}測定して注意してください:
外径 (OD):一般的なサイズには、6 インチ (152mm)、4.5 インチ (114mm) などが含まれます。
内径 (ID):例: 3.5 インチ (89mm)。
長さ：標準の長さは 11 インチ、14 インチ、33 インチ、44 インチから 56 インチまでです。
5. エンドキャップのスタイルとシールの材質
フィルターはハウジングマニホールドにどのように接続されますか?
スタイル:ダブル オープン エンド (DOE)、シングル オープン エンド (SOE)、ネジ付きベース (航空用コアレッサーで通常使用される)、または O- リング付きのオープン エンド (222 や 226 など)。
シール/ガスケット:流体に応じて、適切なガスケット素材を選択する必要があります-ブナ-N（ニトリル）標準オイルの場合、またはバイトン (FKM)高温および攻撃的な化学薬品に適しています。
人気のコアレッサー クロス-参考: アヤターへのアップグレード
多くの顧客は OEM ブランド ラベルに過剰な費用を払っています。アヤター濾過は、オリジナルの OEM 性能を満たすかそれを超える 100% 交換可能な交換用コアレッサー フィルター カートリッジを、わずかなコストで製造しています。
次の一般的なモデルのいずれかを使用している場合、Ayater は直接ドロップイン交換品を提供できます。-
| オリジナルOEMブランド | 共通シリーズ・品番例 | アヤターの交換能力 |
| ポール | CS604LGH13、CC3LG02H13、PhaseSepシリーズ | 100% 交換可能、正確にフィット |
| パーカー(ベルコン) | CAAシリーズ、Iシリーズ（例：I-644C5） | 100% 交換可能、正確にフィット |
| ファセット (ジョネル) | CCシリーズ、CMシリーズ、CAAシリーズ | 100% 交換可能、正確にフィット |
| ペコ / ペコファセット | FGシリーズ、NGGCシリーズ | 100% 交換可能、正確にフィット |
(注: アヤターは何百ものモデルを置き換えることができます。あなたのブランドが上記にリストされていない場合は、単に部品番号をお知らせください。!)
凝集濾過のニーズにアヤターを選ぶ理由?
プレミアム素材:当社では、最高レベルの輸入ガラス繊維と構造材料を調達し、最大限の水分除去効率と媒体移行ゼロを実現しています。{1}{0}
コスト削減:システムの安全性や流体の清浄度を犠牲にすることなく、Ayater に切り替えることでメンテナンス予算を削減できます。
カスタム製造:規格外の住宅を扱っていますか?-当社のエンジニアは、お客様の流量と寸法に正確に合わせたカスタム コアレッサー エレメントを設計および製造できます。
コアレッサー フィルター モデルの選択にサポートが必要ですか?
水の汚染によって高価な機械が損傷しないようにしてください。面倒な作業はAyaterの濾過専門家にお任せください。
を直接交換する必要があるかどうかポール、パーカー、またはファセットフィルターが必要な場合、またはカスタム ソリューションが必要な場合は、私たちがお手伝いいたします。あなたのものを私たちに送ってください部品番号、寸法、または使用条件、24 時間以内に正確なモデルの一致と競争力のある見積もりを提供します。
